Thông tin về hoạt động an toàn của các loại biến dòng
Điều kiện hoạt động cho các loại máy biến dòng

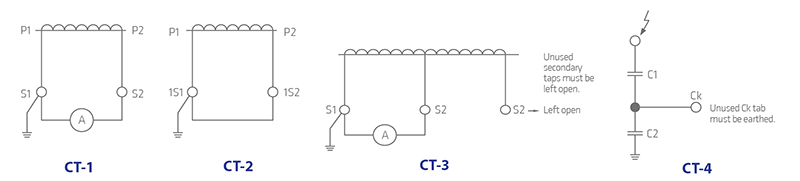

1. Thiết bị đầu cuối thức cấp được kết nối với thiết bị đo đạc hoặc bảo vệ, một trong các thiết bị đầu cuội sẽ được nối đấy để đảm bản an toàn như hình CT-1
2. Mạch thứ cấp của một máy biến dòn phải được vận hành mạch mở
3. Cuộn dây thứ cấp của một máy biến dòng sẽ không được sử dụng phải luôn luôn được ngắn mạch và tiếp đất như hình CT-2
4. Đối với máy biến áp có thể kết nối lại và/hoặc được khai thác, các thiết bị đầu cuối không được sử dụng phải được mở như đã thấy trong hình CT-3
5. Các máy biến dòng có điện dung (Ck) phải được kết nối với đồng hồ hiển thị theo hình CT-4
Thông số kỹ thuật
Yêu cầu của môi trường bên ngoài
Nhiệt độ không khí xung quanh: -40 độ C đến 55 độ C
Độ cao: Lên đến 1000 mét so với mực nước biển (Tối đa là 4000 mét)
Mức Isokeraunic: Giá trị tối thiểu 25, cao nhất 100
Tiếp xúc bức xạ mặt trời: Hơn 2.800 giờ mỗi năm tại 1.000W/m2 cho bề mặt ngang
Độ ẩm tối đa 100%, Tốc độ gió cao nhất: 100km/h
Các khu vực sương muối và/hoặc ô nhiễm công nghiệp tương đương mật độ từ 2-3g /m3
Biến áp không chịu được bão cát khi lắp đặt ngoài trời.
Bảo vệ bên ngoài bằng cách chẳng hạn hộp bảo vệ, hộ thiết bị đầu cuối, hộ cáp có khản năng chống bão cát được sử dụng.
CÁC SẢN PHẨM BIẾN DÒNG NGOÀI TRỜI ALCE

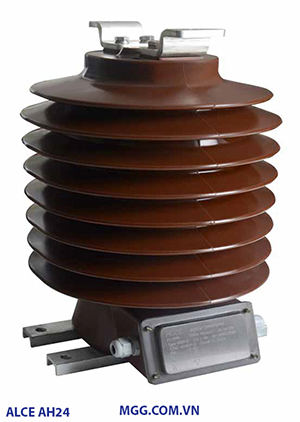

Biến dòng ngoài trời ALCE AH24
 |
12-17,5- 24 kV Thiết kế kiểu khối Ứng dụng ngoài trời Tiêu chuẩn: IEC 61869-2 / ANSI / |
Thông số kỹ thuật của AH24
| Dữ liệu định mức/Kiểu | AH24 |
| Điện áp cao nhất cho thiết bị Um (r.m.s) (Max.) ( kV ) | 12 - 17,5 - 24 |
| Điện áp kiểm tra (kV) | 28/75 - 38/95 - 50/125 |
| Tần số định mức (Hz) | 50 hoặc 60 |
| Định mức dòng chính (Tối đa) (A) | 3.000 |
| Định mức dòng thứ cấp (A) | 1 hoặc 5 |
| Định mức chịu tải tối đa trong chuỗi 0.2/0.5/1.0/5P/10P (VA) | 60 |
| Định mức dòng nhiệt ngắn Ith (1s) (kA) | Tối đa 60 (tối đa 1.000xln) |
| Trọng lượng (xấp xỉ) (kg) | 48 |

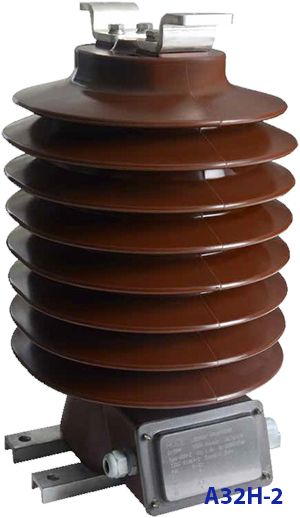

Biến dòng ngoài trời ALCE A32H-2
 |
36 kV Thiết kế kiểu khối Ứng dụng ngoài trời Tiêu chuẩn: IEC 61869-2 / ANSI / |
Thông số kỹ thuật của A32H-2
| Dữ liệu định mức/Kiểu | A32H-2 |
| Điện áp cao nhất cho thiết bị Um (r.m.s) (Max.) ( kV ) | 36kV |
| Điện áp kiểm tra (kV) | 70 / 170 |
| Tần số định mức (Hz) | 50 hoặc 60 |
| Định mức dòng chính (Tối đa) (A) | 3.000 |
| Định mức dòng thứ cấp (A) | 1 hoặc 5 |
| Định mức chịu tải tối đa trong chuỗi 0.2/0.5/1.0/5P/10P (va) | 60 |
| Định mức dòng nhiệt ngắn Ith (1s) (kA) | Tối đa 60 (tối đa 1.000xln) |
| Trọng lượng (xấp xỉ) (kg) | 60 |
Các sản phẩm tương tự
CÁC SẢN PHẨM BIẾN ĐIỆN ÁP NGOÀI TRỜI ALCE

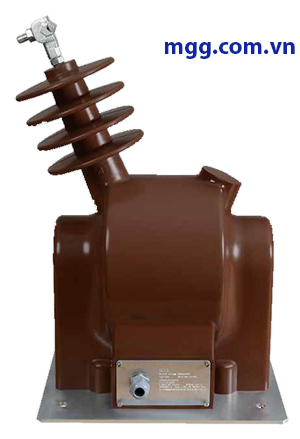

Biến điện áp một pha ngoài trời ALCE
 |
12-17,5- 24 kV Thiết kế kiểu khối Một pha cách điện Ứng dụng ngoài trời Tiêu chuẩn:IEC 61869-3 / ANSI / GOST / VDE |

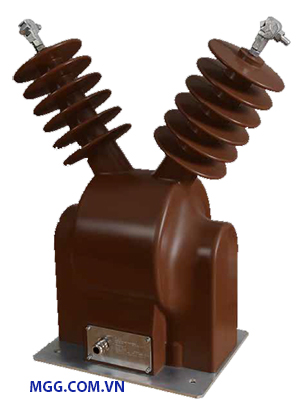

Biến điện áp hai pha ngoài trời ALCE
 |
12-17,5- 24 kV Thiết kế kiểu khối Hai pha cách điện Ứng dụng ngoài trời Tiêu chuẩn:IEC 61869-3 / ANSI / GOST / VDE |
