YÊU CẦU
Việc tạo ra khí ở thùng dầu của máy biến áp là dấu hiệu có vấn đề. Khí có thể tạo ra do các nguyên nhân sau:
• Sự phân hủy / xuống cấp của chất điện rắn hoặc chất lỏng bên trong máy biến áp do quá nóng hoặc quá nhiệt.
• Từ bên ngoài vào đường ống
• Do từ dầu do quá trình khử khí không đạt yêu cầu trước khi đổ đầy bình
Sự di chuyển dầu nhanh cóng trong đường ống về phía thùng dầu phụ được gây ra bởi một vòng cung bên trong, ngắn mạch, hoặc điểm nóng phải được giải quyết chính xác.
Rò rỉ dầu từ máy biến áp là không thể chấp nhận được về môi trường và nguy cơ hỏa hoạn sẽ dẫn đến hỏng máy biến áp.
Để chỉ rõ bất kỳ trục trặc nào ở trên, nhờ kinh nghiệm 40 năm với các sản phẩm này, Comem đã phát triển một rơ le khí mới kết hợp với công nghệ mới nhất trong thiết kế.
NGUYÊN TẮC VẬN HÀNH
Rơ le gas được lắp đặt trong đường ống giữa máy biến áp và thùng dầu phụ và được đổ đầy dầu trong hoạt động máy biến áp thông thường. Khi khí gas được tao ra trong máy biến áp, nó tăng lên về phía thùng dầu phụ và tập hợp lại trong khoang trên của rơ le. Mức dầu giảm và phao trên cùng kích hoạt công tắc báo động.
Khí không được tự do truyền từ thân rơ lê và thoát vào trong đường ống trước khi công tắc báo động hoạt động. Thiết bị ngắt sẽ hoạt động ở một dòng dầu ổn định.
Hoạt động này sẽ không bị ảnh hưởng bất lợi đến/khi tiếp xúc báo động đã đống và khí tự do thoát ra.
Trong trường hợp rò rỉ dầu, rơ le khí sẽ chỉ hoạt động sau khi thùng dầu phụ đã xã hết dầu. Để kiểm tra tình huống này, nên sử dụng van cửa trập tự động RDM Mk II được lắp giữa rơ le và thùng dầu phụ.
Thông tin cụ thể về sản phẩm này có sẵn theo yêu cầu (ngoại trừ R1 và RF1)
CẤU TẠO

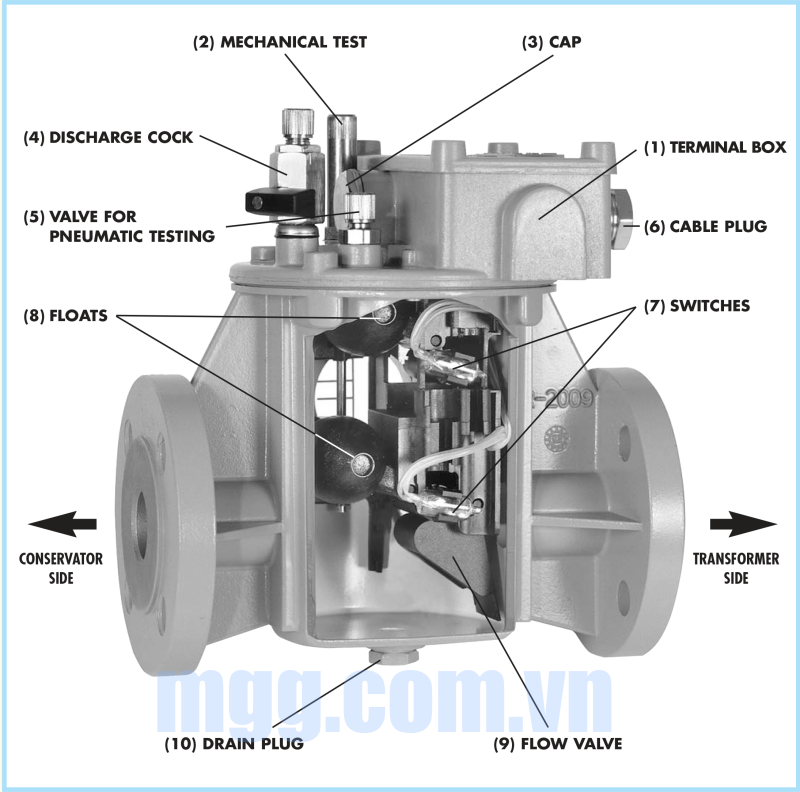

Rơ le mới của Comem là một tổ hợp gồm hai vật đúc hợp kim nhôm được gia công có tác dụng làm kím dầu hoàn hảo
1) Thân chính của rơ le được lắp các cửa sổ kiểm tra bằng kính cường lực với ác vạch chia tỷ lệ tính bằng cm3 để biểu thị thể tích bên trong. Nút xả dầu được đặt ở dưới cùng thaanh chính (ngoại trừ R1 và RF1)
2) Vỏ trên mang khung chứa các bộ phận chuyển động của rơ le. Chúng bao gồm hai phao (một cho loại R1 và RF1) và công tắc thủy ngân liên quan của chúng được gói gọn trong bóng đèn thủy tinh và một van lưu lượng được điều chỉnh (ngoại trừ R1 và RF1). Đối với công tắc từ chuyển mạch R1 và RF1 cũng có sẵn.
Nắp đậy cũng mang:
(4) một van xả khí với G1/8" trong với ốc ngoài bảo vệ.
(5) Một van để kiểm tra bằng khí nén (OK) báo động và ngắt mạch, với nắp bảo vệ.
(2) Một thanh đẩy để ngắt cơ học báo động và các ngắt mạch, có nắp bảo vệ.
Một hộp thiết bị đầu cuối chứa 4 thiết bị đầu cuối M6 được đánh số và một thiết bị đầu cuối tiếp đất.
Sản phẩm tương tự
SƠN PHỦ NGOÀI VÀ BẢO VỆ
Đối với các bộ phận hợp kim nhôm bên ngoài được xử lý phốt phát trước khi sơn một lớp nhựa véc ni, màu RAL 7001.
The treatment đã được chứng minh thỏa đáng hơn trong nhiều năm qua đối với các phần lớn các ứng dụng bao hôm trạng thái sa mạc và nhiệt đới.
Tuy nhiên, trong các ứng dụng đặc biệt nghiêm trọng (> 500h sương mù mặn) như các ứng dụng trong khí quyển ăn mòn (a xít), nên khuyến cáo sử dụng lớp sơn lót epoxy (Điều này sẽ được thảo luận tại thời điểm lựa chọn).
Tất cả các phụ kiện bên ngoài được mạ bằng đồng và tất cả các loại hạt được làm bằng thép không gỉ.
